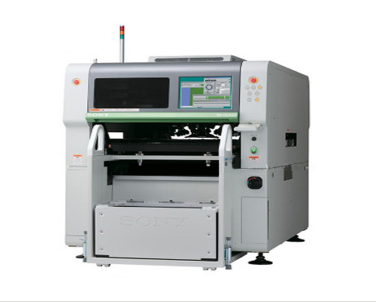

貼片機是機-電-光以及計算機控制技術的綜合體。它通過吸取-位移-定位-放置等功能，實現了將SMD元件快速而準確地貼裝到PCB板所指定的焊盤位置。在生產線中，貼片機配置在點膠機或絲網印刷機后，是通過移動貼裝頭把表面貼裝元器件準確地放置PCB焊盤上的種設備。它的整體結構分為三大部分，下面給大分享下。

??從電裝機器人的概念來說，貼裝頭就是只智能的機械手，它能按要求拾取元件，精確地貼放到預置的焊盤上。

??a.貼片機元件拾放

??拾取元件般是采用真空負壓的吸嘴吸住元件，它結構簡單便于維護，近年這種產生負壓的微型真空發生器組件已經成為多公司的系列產品，專供貼裝頭的設計者選用。

??在拾放的動作中，吸嘴在做Z方向的移動時，既要拾放速度快，而且還要平穩。早期的吸嘴Z方向移動是選用微型氣缸完成的，在近十年的使用中發現氣缸易磨損，壽命短，噪音大。目前不少新機型都選用了新穎的機電體化傳動桿代替，使Z向運動狀態都可以控制，大大提高Z方向運動綜合性能。

??b.貼片機吸嘴

??當真空負壓產生后吸嘴是直接接觸SMD元件的零件，吸嘴孔的大小與SMD元件的外形有每臺貼片機都有套實用性很強吸嘴。為了貼片機適應不同元件的貼裝，所以還配有個自動更換吸嘴的裝置。吸嘴與吸管間還有個彈性補償?shù)木彌_機構，保證在拾取過程對貼片元件的保護，提高元件的貼裝率。

??c.貼片機氣動電磁閥

??貼裝頭的微型氣動電磁是貼裝頭上又個重要組件，它管理著移動和拾放等功能，隨貼片機的發展集成電磁閥組亦有了相當大的發展，有些單個電磁閥厚度僅為10-18毫米。而且電磁鐵驅動功率小，般電路的驅動電平都可直接驅動，隨著市場的不斷發展，這些新穎的氣動都能從市場上采購，給貼片機的設計開發提供有利條件。
