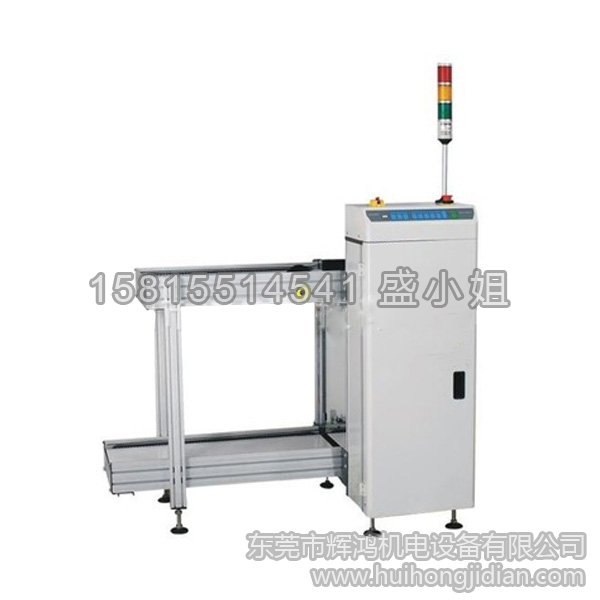

全新松下設備  上板機

概述：

SMT自動生產線送板使用，無須用手接觸PCB板，更好的保護了PCB板。并可設置升降格數，本機具有升降精度高，自動進出料框，故障（音，色）報警功能，是實現全線自動化及高產量的必備設備。

特點：

*升降動力采用齒輪減速剎車馬達。

*升降傳動采用30MM硬軸導軌,配精密滾珠絲桿傳動。

*升降臺采用一體式鑄造成型,精度高不易變型。

*輸送軌道采用專用型材配防撞不銹鋼軸。

*輸送鏈條采用PC40黑色鏈條。

*采用西門子PLC，配操作方便的觸摸屏控制界面。

*設備狀態指示：采用三色燈配蜂鳴器+觸摸屏報警代碼顯示。

*光電感器采用OMRON傳感器感應。

*出口安裝防夾板感應器，保護PCB未完全推出而升降夾板。

*上下氣動夾能確保料框的位置準確　

*推板氣缸采用有桿氣缸將PCB推出料框。

*推板氣缸的推力可以跟據需要調節，可防止推力過大損壞PCB板。

*設備外殼全部采用靜電噴粉，表面耐用不會有掉漆。

維護保養:

每個星期

? 檢查運輸帶的鏈條是否太松,保持鏈條清潔

? 保持升降臺的直線軸承及光軸清潔

? 用無絲布或紙擦掉骯臟的油,然后給滾珠螺桿加潤滑油

? 測試所有自動及手動操作功能

? 測試PCB的傳送是否順暢

? 把升降臺調到最高位后關上電源，檢查升降臺有否下降

? 檢查氣缸的動作是否順暢

? 檢查鏈條軌道有否磨損

? 檢查光電感應器，磁性感應器是否正常工作
