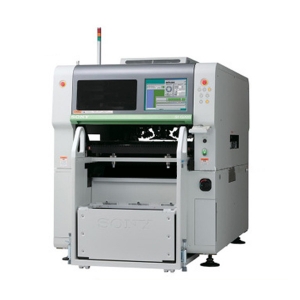

貼片機實際上是一種精細的工業機器人,它充分發揮現代精細機械、機電一體、光電 結合,以及計算機操控技術的高技術效果,完成高速度、高精度、智能化的電子拼裝制作 設備。依據拼裝技術要求和制作廠商設計理念,人們推出不同功用、不同用途,不同檔次 的的貼片機。

貼片機是現在業內對貼裝設備的通稱,前期人們依照貼裝的基本功用把貼裝設備稱為 拾取放置設備( Pick-and- Place Equipment)或放置設備( Placement Equipment),也有人稱 為元件安裝機( Chip Mounter或 Component Mounter以及 Chip Placement和 Component )流行于20世紀80-90年代前后的專門用于貼裝片式元件(Chip)的轉塔式高 速貼片機,貼裝速度到達3600片/h(通常用cph表明),又被稱為射片機(Chip Shooter)。

貼片機是整個SMT出產設備中價值比重較大、技術含量較高、對整個拼裝出產能力和 功率影響較大的電子制作設備。SMT拼裝出產線的挑選和裝備,關鍵是在貼片機。

但不管哪一種貼片機都由以下5個主要部分組成

(1) 識別與監控體系 ·識別體系:在作業過程中,對識別對象(PCB、供料器和元件)的貼裝功能和方位進 行確認。 監控傳感器:貼片機中裝有多種型式的傳感器,如壓力傳感器、負壓傳感器和方位 傳感器等,它們像貼片機的眼睛相同,時間監視機器的正常工作。傳感器使用的越 多,則表明貼片機的智能化水平越高

(2) 機械系統 機架機殼:它是貼片器的“骨架”和“皮膚”,支撐著一切的傳動、定位和傳送等機 構,維護機器各種機械電氣硬件。 傳動機構:它的作用是將PCB送到預定方位,貼片完成后再將它傳至下道工序。 ·伺服定位體系:它的功用一是支撐貼片頭,確保貼片頭精細定位;二是支撐PCB承 載平臺并完成PCB在XY方向移動。該體系決定機器的貼片精度。

(3) 供料器體系 將SMC/SMD依照必定規律和次序提供給貼片頭以供精確地拾取,因此在貼片機占有 較多的數量和方位。

(4)  計算機軟硬件體系 它是貼片機的操控與操作體系,指揮著貼片卓有成效地運轉。

(5) 貼片頭體系 貼片頭是貼片機關鍵部件,它拾取元件后能在校對體系的操控下自動校對方位,并將 元器件精確地貼放到指定的方位。
