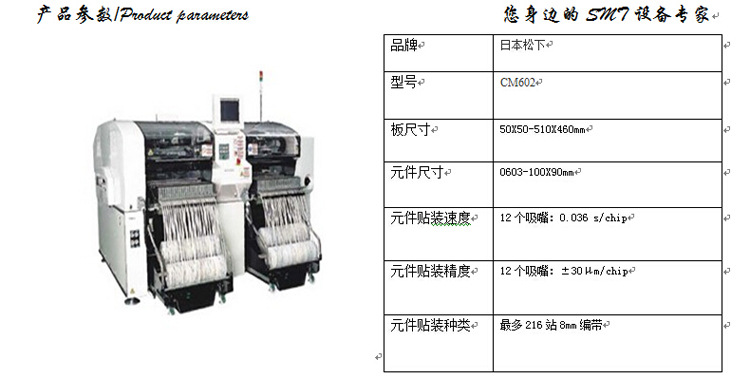

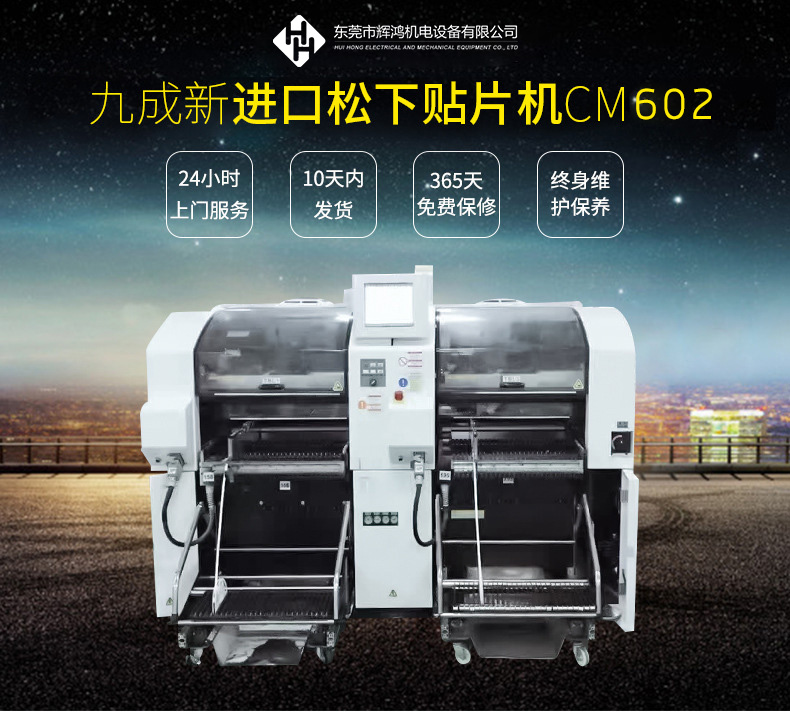

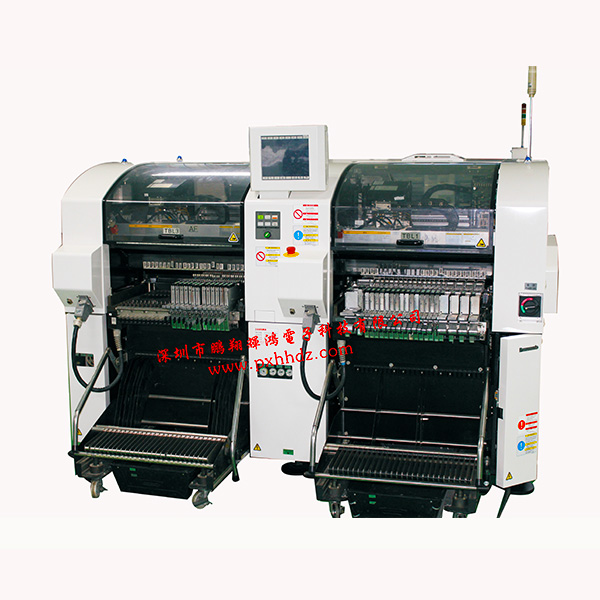

松下貼片機CM602

詳細說明:

機種名 CM602-L / M

型號 NM-EJM8A

基板尺寸 L 50 mm × W 50 mm ? L 510 mm × W 460 mm

高速貼裝頭 12支吸嘴

貼裝速度 100 000 cph（0.036 s/芯片 ）

貼裝精度 ±40 μm/芯片(Cpk?≧1)

元件尺寸 0402芯片 *5 ? L 12 mm × W 12 mm × T 6.5 mm

通用貼裝頭 LS 8支吸嘴

貼裝速度 75 000 cph（0.048 s/芯片 ）

貼裝精度 ±40 μm/芯片、±35 μm/QFP ≧ □24 mm、±50 μm/QFP <□24 mm（Cpk ≧1）

元件尺寸 0402芯片 *5? L 32 mm × W 32 mm × T 8.5 mm *8

泛用化Ver.5 選購件時 0402芯片 *5? L 100 mm × W 50 mm × T 15 mm *6

多功能貼裝頭 3支吸嘴

貼裝速度 20 000 cph（0.18 s/QFP ）

貼裝精度 ±35 μm/QFP(Cpk?≧1)

元件尺寸 0603芯片? L 100 mm × W 90 mm × T 25 mm *7

基板替換時間 0.9 s（基板長度240 mm以下的最佳條件時）

電源 三相AC 200、220、380、400、420、480 V、 4.0 kVA

空壓源*1 0.49 MPa、170 L /min(A.N.R.)

設備尺寸 W 2 350 mm × D 2 290 mm *2 × H 1 430 mm *3

重量*4 3 400 kg

1、視覺識別技術應用：六咀視覺全自動貼片機，視覺識別軟件技術，采取不停步快速拍攝定位技術，實現光學影像撲捉定位。

2、采用柔性上頂下壓，前后頂緊方法，挾持PCB，保證PCB挾緊后不變形；

3、裝備兩套高分辨率的影像系統，分別對PCB板，CHIP及IC進行定位；

4、電機使用輕量化設計概念，可大幅減少機器運動部分重量，由此而使機器運作時消耗的功率也大幅降低到只有普通貼片機的1/4消耗，耗電可達普通貼片機1/4以下；

5、磁懸浮直線電機驅動的應用，改進了原有伺服旋轉式電機絲桿鏍母存在速度低、噪音大的缺點。直線電機應用的是磁懸浮技術，運動時無摩擦，無阻力，速度高，使用壽命長。
