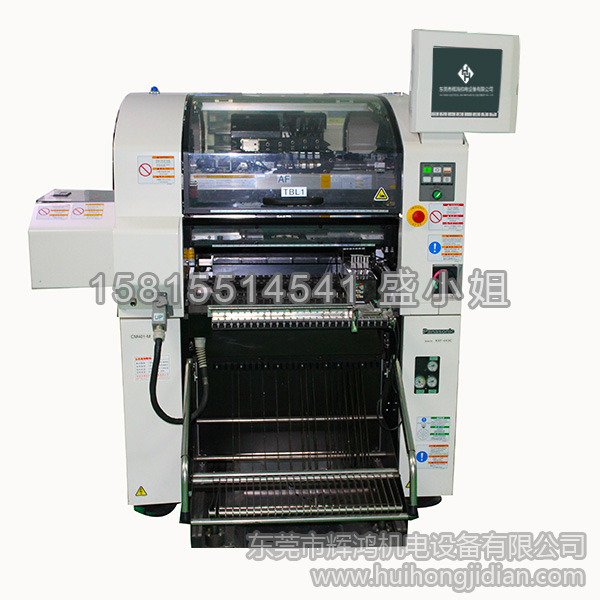

高精密芯片貼片機松下DT401 松下貼插設備

廣東地區SMT加工

詳細說明：

設備簡介：松下DT401優勢在于移載貼裝頭直接吸附托盤元件，能進行各種怪異形狀的元件的高速貼裝、利用裝置在供料器上部的補料部，無須停止生產，進行斷料時的托盤供給。

設備詳細參數介紹：

Panasonic DT401-MF

實現廣泛的元件對應能力和高精度貼裝

對應直接吸附托盤的模塊化多功能貼裝機

特征： Specification

型號名 DT401-M- DT401-F

型號:KXF-E53C- KXF-E64C

基版尺寸:L 50 mm x W 50 mm to L 330 mm x W 250 mm -L 50 mm x W 50 mm to L 510 mm x W 460 mm

貼裝節拍:0.7s/芯片(編帶,散料) -0.8s/QFP(單托盤)1.2s/QFP

貼裝精度:+-50um/ 芯片cpk>1,  +-35um/QFP()Cpk>1

元件尺寸:1005芯片- L100mm x W90mm x T25mm

基本更換時間 :2.0s 0.9s (基板長度240mm x 以下)

電源 :三相AC200-400v, 1.7kVA

空壓源:0.49MPa, 150L/m (A.N.R)

設備尺寸:W 1 260 mm x D 2 512 mm x H 1 430 mm - W 1 260 mm x D 2 722mm x H 1 430 mm

重量:1400KG - 1560KG
